Οδηγός εγκατάστασης Wire Loop Box για προκατασκευασμένο σκυρόδεμα

Η λανθασμένη απόσταση, η χαλαρή στερέωση, η κατεστραμμένη προστατευτική ταινία ή το σκυρόδεμα που εισέρχεται στην εσοχή μπορεί να δυσκολέψει το άνοιγμα και την ευθυγράμμιση των συρμάτινων θηλειών κατά την ανέγερση του πίνακα. Για εργοστάσια προκατασκευασμένων σκυροδέματος, η αξιόπιστη εγκατάσταση ξεκινά με την επιλογή του σωστού κουτιού βρόχου, τον έλεγχο των σχεδίων παραγωγής και την ακριβή τοποθέτηση κάθε μονάδας στον ξυλότυπο. Αυτός ο οδηγός εξηγεί την πλήρη διαδικασία, συμπεριλαμβανομένης της εργοστασιακής εγκατάστασης, της επιθεώρησης πριν από την έκχυση, των ελέγχων ξεκαλουπώματος και της-σύνδεσης επί τόπου, βοηθώντας σας να μειώσετε τα σφάλματα εγκατάστασης και να βελτιώσετε την αξιοπιστία των προκατασκευασμένων αρμών τοίχου.

Τι είναι ένα Wire Loop Box;

Ένα κουτί συρμάτινου βρόχου είναι ένα εξάρτημα χυτεύσεως που χρησιμοποιείται για τη σύνδεση προκατασκευασμένων πάνελ τοίχου από σκυρόδεμα με άλλα πάνελ τοίχου ή κολώνες από σκυρόδεμα.

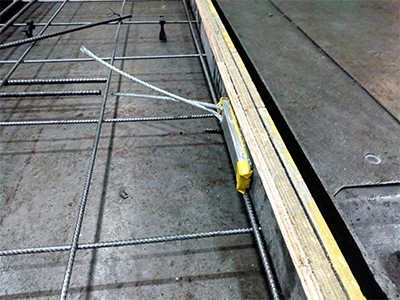

Συνήθως αποτελείται από ένα γαλβανισμένο χαλύβδινο κουτί, έναν εύκαμπτο βρόχο συρματόσχοινου, ένα χιτώνιο συμπίεσης και ένα προστατευτικό κάλυμμα. Κατά τη διάρκεια της προκατασκευής, το χαλύβδινο κουτί στερεώνεται στον πλαϊνό ξυλότυπο ενώ ο συρμάτινος βρόχος παραμένει διπλωμένος μέσα στην εσοχή.

Μετά την ανέγερση των προκατασκευασμένων πλαισίων, οι βρόχοι ανοίγονται στον κατακόρυφο σύνδεσμο. Μια ενισχυτική ράβδος τοποθετείται μέσα από τους επικαλυπτόμενους βρόχους και η άρθρωση γεμίζεται με το καθορισμένο ενέματα.

Τα κουτιά συρμάτινου βρόχου, ο οπλισμός και ο σκληρυμένος ενέματα συνεργάζονται ως ένα πλήρες σύστημα σύνδεσης.

Πού χρησιμοποιούνται τα Wire Loop Boxes;

Μπορείτε να χρησιμοποιήσετεκουτιά συρμάτινου βρόχουσε κάθετους αρμούς όπου τα προκατασκευασμένα στοιχεία σκυροδέματος χρειάζονται αξιόπιστη μηχανική σύνδεση. Οι κοινές εφαρμογές περιλαμβάνουν-αρθρώσεις τοίχου σε-τοίχο, συνδέσεις τοίχου-σε-στήλης, εσωτερικούς διαχωριστικούς τοίχους και εξωτερικά προκατασκευασμένα πάνελ τοίχου.

Είναι ιδιαίτερα χρήσιμα όταν χρειάζεστε μια σύνδεση που μπορεί να προετοιμαστεί στο εργοστάσιο και να ολοκληρωθεί γρήγορα επιτόπου. Τα κουτιά χυτεύονται στην άκρη του πίνακα, ενώ οι συρμάτινες θηλιές παραμένουν προστατευμένες κατά τη μεταφορά. Μετά την ανέγερση, ανοίγετε τους βρόχους, εισάγετε την καθορισμένη κατακόρυφη ενισχυτική ράβδο και ενέματα στον σύνδεσμο.

Θα πρέπει να επιλέξετε τον τύπο του κουτιού, το μήκος βρόχου και την απόσταση σύμφωνα με τον εγκεκριμένο σχεδιασμό σύνδεσης, το πάχος του πλαισίου, το πλάτος του αρμού και την απαιτούμενη μεταφορά φορτίου. Μην επιλέγετε το προϊόν μόνο κατά μέγεθος κουτιού ή εμφάνιση.

Τι πρέπει να ελέγξετε πριν την εγκατάσταση;

Πριν εγκαταστήσετε κουτιά συρμάτινου βρόχου, θα πρέπει να επιβεβαιώσετε τις απαιτήσεις σύνδεσης και τις λεπτομέρειες του προϊόντος για να αποφύγετε σφάλματα τοποθέτησης ή προβλήματα ευθυγράμμισης τοποθεσίας.

Τύπος και μέγεθος κουτιού

Ελέγξτε εάν το έργο απαιτεί ένα ήδιπλό συρμάτινο κουτί βρόχου. Επιβεβαιώστε τις διαστάσεις του χαλύβδινου κουτιού και τη διάμετρο του συρματόσχοινου.

Μήκος βρόχου

Βεβαιωθείτε ότι η προβολή βρόχου ταιριάζει με το σχεδιασμένο πλάτος της άρθρωσης και τη λεπτομέρεια σύνδεσης.

Διάστημα εγκατάστασης

Ακολουθήστε το εγκεκριμένο σχέδιο για κάθετη απόσταση και αποστάσεις άκρων. Μην αντιγράφετε διαστάσεις από άλλο έργο.

Κατεύθυνση Εγκατάστασης

Βεβαιωθείτε ότι κάθε άνοιγμα του κιβωτίου βλέπει προς τον μελλοντικό σύνδεσμο πλαισίου και ευθυγραμμίζεται με το παρακείμενο προκατασκευασμένο στοιχείο.

Διάκενο Ενίσχυσης

Βεβαιωθείτε ότι το ενσωματωμένο συρματόσχοινο δεν παρεμβαίνει στην ενίσχυση, τις αγκυρώσεις ανύψωσης ή άλλα ένθετα.

Κατάσταση προϊόντος

Επιθεωρήστε το κουτί, το συρματόσχοινο, το χιτώνιο συμπίεσης και την προστατευτική ταινία για παραμόρφωση, ζημιά ή διάβρωση πριν από τη χύτευση.

Πώς να εγκαταστήσετε Wire Loop Boxes στο Precast Factory

Μια συνεπής διαδικασία εγκατάστασης σάς βοηθά να μειώσετε τα σφάλματα τοποθέτησης, να βελτιώσετε την απόδοση παραγωγής και να διασφαλίσετε ότι τα κουτιά συρμάτινου βρόχου είναι έτοιμα για αξιόπιστες προκατασκευασμένες συνδέσεις τοίχου μετά τη χύτευση.

Επιθεωρήστε τα κουτιά Wire Loop

Πριν από την εγκατάσταση, ελέγξτε κάθε πλαίσιο συρμάτινου βρόχου για να βεβαιωθείτε ότι ταιριάζει με το σχέδιο παραγωγής σας. Επιθεωρήστε το χαλύβδινο κουτί, το συρματόσχοινο, το χιτώνιο συμπίεσης και την προστατευτική ταινία για ζημιά, παραμόρφωση ή διάβρωση. Επιβεβαιώστε ότι το μήκος βρόχου και ο τύπος του κουτιού είναι σωστά πριν μετακινήσετε το προϊόν στο καλούπι. Η αντικατάσταση ενός εσφαλμένου εξαρτήματος πριν από τη χύτευση είναι πολύ πιο εύκολη από την επισκευή ενός έτοιμου προκατασκευασμένου πίνακα.

Σημειώστε τις θέσεις εγκατάστασης

Χρησιμοποιήστε το εγκεκριμένο σχέδιο παραγωγής για να σημειώσετε κάθε σημείο εγκατάστασης στον πλαϊνό ξυλότυπο. Μετρήστε από ένα σταθερό σημείο αναφοράς, όπως το κάτω μέρος του πίνακα, αντί να μετράτε από το ένα κουτί στο άλλο. Αυτή η μέθοδος σάς βοηθά να διατηρείτε ακριβή απόσταση και μειώνει τα σωρευτικά σφάλματα μέτρησης κατά την παραγωγή παρτίδας.

Χρησιμοποιήστε μια επαναχρησιμοποιήσιμη ταινία εντοπισμού θέσης

Εάν κατασκευάζετε επανειλημμένα τα ίδια πάνελ τοίχου, σκεφτείτε να χρησιμοποιήσετε μια επαναχρησιμοποιήσιμη ταινία τοποθέτησης από κόντρα πλακέ ή χάλυβα. Μια λωρίδα τοποθέτησης σάς επιτρέπει να τοποθετείτε γρήγορα πολλαπλά κουτιά συρμάτινου βρόχου, διατηρώντας παράλληλα την απόσταση σταθερή. Μπορεί να μειώσει το χρόνο μέτρησης, να βελτιώσει την επαναληψιμότητα και να απλοποιήσει τις επιθεωρήσεις ποιότητας. Επαληθεύετε πάντα την ταινία τοποθέτησης σε σχέση με το πιο πρόσφατο σχέδιο παραγωγής πριν από κάθε κύκλο παραγωγής.

Διορθώστε τα κουτιά στον ξυλότυπο

Στερεώστε κάθε κουτί συρμάτινου βρόχου σφιχτά στον ξυλότυπο χρησιμοποιώντας τις προ-τρυπημένες οπές στερέωσης και τους κατάλληλους συνδετήρες για το σύστημα καλουπιών σας. Μετά την εγκατάσταση, ελέγξτε ότι το κουτί δεν μετακινείται ή δεν περιστρέφεται όταν πιέζεται με το χέρι. Ένα καλά στερεωμένο κουτί είναι λιγότερο πιθανό να μετατοπιστεί κατά την τοποθέτηση του οπλισμού, την έκχυση σκυροδέματος ή τη δόνηση.

Ελέγξτε τη θέση του συρματόσχοινου

Βεβαιωθείτε ότι το ενσωματωμένο συρματόσχοινο ακολουθεί την απαιτούμενη κατεύθυνση και έχει αρκετή απόσταση από τον οπλισμό, τις αγκυρώσεις ανύψωσης και άλλα ενσωματωμένα εξαρτήματα. Το συρματόσχοινο πρέπει να παραμένει ίσιο χωρίς αιχμηρές στροφές ή στροφές. Εάν παρουσιαστούν παρεμβολές, ελέγξτε τη διάταξη του οπλισμού αντί να τροποποιήσετε το συρματόσχοινο.

Σφραγίστε το άνοιγμα του κουτιού

Επιθεωρήστε την προστατευτική ταινία ή το κάλυμμα πριν ρίξετε σκυρόδεμα. Θα πρέπει να σφραγίσει εντελώς το άνοιγμα και να κρατήσει τη συρμάτινη θηλιά διπλωμένη μέσα στο κουτί. Ένα κατεστραμμένο κάλυμμα μπορεί να επιτρέψει στον πολτό σκυροδέματος να εισέλθει στην εσοχή, καθιστώντας δύσκολο το άνοιγμα του βρόχου μετά το ξεκαλούπωμα.

Ολοκληρώστε μια προ-Επιθεώρηση μετάδοσης

Πριν από τη χύτευση, πραγματοποιήστε μια τελική επιθεώρηση κάθε τοποθετημένου κουτιού συρμάτινου βρόχου. Ελέγξτε το μοντέλο, την ποσότητα, τη θέση, την απόσταση, την κατεύθυνση εγκατάστασης και την κατάσταση στερέωσης. Θα πρέπει επίσης να επιβεβαιώσετε ότι τα προστατευτικά καλύμματα είναι άθικτα και ότι υπάρχει επαρκής απόσταση γύρω από το ενσωματωμένο συρματόσχοινο. Η καταγραφή αυτών των ελέγχων συμβάλλει στη βελτίωση της συνέπειας και της ιχνηλασιμότητας της παραγωγής.

Ρίξτε και συμπυκνώστε το σκυρόδεμα

Ρίξτε σκυρόδεμα προσεκτικά γύρω από τα ενσωματωμένα συρμάτινα θηλιά και συμπιέστε το ομοιόμορφα. Αποφύγετε να χτυπήσετε απευθείας το χαλύβδινο κουτί με τον εύκαμπτο σωλήνα ή τον δονητή από σκυρόδεμα, καθώς η υπερβολική πρόσκρουση μπορεί να μετακινήσει το κουτί ή να καταστρέψει το προστατευτικό κάλυμμα. Η σωστή συμπύκνωση διασφαλίζει ότι η περιοχή αγκύρωσης υποστηρίζεται πλήρως, ενώ διατηρείται το κουτί σωστά τοποθετημένο.

Επιθεωρήστε τα κουτιά μετά το ξεκαλούπωμα

Αφού το πάνελ φτάσει στην απαιτούμενη αντοχή ξεκαλουπώματος, αφαιρέστε τον ξυλότυπο και επιθεωρήστε κάθε κουτί συρμάτινου βρόχου. Ελέγξτε για σωστή τοποθέτηση, καθαρά ανοίγματα εσοχών, διαρροή σκυροδέματος, χαλύβδινα κουτιά ή ρωγμές γύρω από την άκρη του πίνακα. Αφήστε τους συρμάτινους βρόχους διπλωμένους μέσα στο κουτί κατά τη διάρκεια της αποθήκευσης και της μεταφοράς για να τους προστατεύσετε από τυχαία ζημιά μέχρι την εγκατάσταση επί τόπου.

Πώς ολοκληρώνεται η σύνδεση Wire Loop στον ιστότοπο;

Αφού παραδοθούν και τοποθετηθούν τα προκατασκευασμένα στοιχεία, αφαιρείται η προστατευτική ταινία και οι συρμάτινες θηλιές ανοίγονται στον κατακόρυφο σύνδεσμο. Οι βρόχοι από τα παρακείμενα πάνελ τοίχου πρέπει να ευθυγραμμίζονται και να επικαλύπτονται σύμφωνα με το εγκεκριμένο σχέδιο σύνδεσης.

Στη συνέχεια, η καθορισμένη κατακόρυφη ενισχυτική ράβδος εισάγεται μέσα από τους βρόχους και ο σύνδεσμος σφραγίζεται και γεμίζεται με κατάλληλο ενέματα. Το ενέματα θα πρέπει να ρέει γύρω από τους βρόχους σύρματος, τον οπλισμό και τις εσοχές του κιβωτίου για να σχηματιστεί η ολοκληρωμένη σύνδεση.

Για το προκατασκευασμένο εργοστάσιο, η ακριβής απόσταση των κουτιών, το ύψος εγκατάστασης, η κατεύθυνση βρόχου και η προβολή είναι ιδιαίτερα σημαντικά. Τα σφάλματα που έγιναν κατά τη χύτευση μπορεί να κάνουν τους βρόχους δύσκολο να ευθυγραμμιστούν όταν τα πάνελ φτάνουν στο σημείο. Η τελική διάταξη οπλισμού, το πλάτος του αρμού και η διαδικασία αρμολόγησης πρέπει πάντα να ακολουθούν τον εγκεκριμένο σχεδιασμό του έργου.

Συνήθη προβλήματα εγκατάστασης Wire Loop Box

Μπορείτε να αποτρέψετε τις περισσότερες αστοχίες του συρμάτινου βρόχου ελέγχοντας τη θέση, τη στερέωση, τη σφράγιση και το διάκενο του οπλισμού πριν από τη χύτευση σκυροδέματος.

Λανθασμένη απόσταση

Εάν εγκαταστήσετε κουτιά σε λάθος απόσταση, οι βρόχοι ενδέχεται να μην ταιριάζουν με τον εγκεκριμένο σχεδιασμό σύνδεσης. Ακολουθείτε πάντα το πιο πρόσφατο σχέδιο παραγωγής.

Χαλαρή στερέωση

Ένα χαλαρό κουτί μπορεί να μετακινηθεί κατά τη διάρκεια της έκχυσης ή της δόνησης. Βεβαιωθείτε ότι κάθε κουτί εφαρμόζει σταθερά στον ξυλότυπο.

Λανθασμένη κατεύθυνση εγκατάστασης

Το άνοιγμα του κιβωτίου πρέπει να βλέπει προς τη μελλοντική άρθρωση. Ένα αντίστροφο πλαίσιο μπορεί να κάνει τη χρήση του βρόχου δύσκολη ή αδύνατη.

Κατεστραμμένη προστατευτική ταινία

Η σκισμένη ή χαλαρή ταινία μπορεί να επιτρέψει στον πολτό σκυροδέματος να εισέλθει στην εσοχή.

Παρεμβολή ενίσχυσης

Ελέγξτε ότι το συρματόσχοινο δεν συγκρούεται με τον οπλισμό, τις αγκυρώσεις ανύψωσης ή άλλα ένθετα.

Διαρροή σκυροδέματος στο κουτί

Σφραγίστε τα κενά μεταξύ του κουτιού και του ξυλότυπου για να διατηρήσετε την εσοχή καθαρή.

Άνοιγμα βρόχων πριν από τη μεταφορά

Κρατήστε τους βρόχους διπλωμένους κατά την αποθήκευση και τη μεταφορά για να αποφύγετε ζημιά από κάμψη ή πρόσκρουση.

Επιβολή μη ευθυγραμμισμένων βρόχων

Μην πιέζετε τη ράβδο μέσα από κακώς ευθυγραμμισμένους βρόχους. Ελέγξτε πρώτα τη θέση του πίνακα και την εγκατάσταση του κουτιού.

Σύναψη

Η αξιόπιστη εγκατάσταση του κουτιού συρμάτινου βρόχου εξαρτάται από την ακριβή τοποθέτηση, την ασφαλή στερέωση του ξυλότυπου, την αποτελεσματική σφράγιση και τη συνεπή επιθεώρηση. Τα τυποποιημένα εργαλεία εγκατάστασης και οι έλεγχοι πριν{1}}απόχυσης μπορούν να βοηθήσουν τα εργοστάσια προκατασκευής να μειώσουν τα σφάλματα και να βελτιώσουν την αποδοτικότητα της παρτίδας παραγωγής.

Στείλτε τον απαιτούμενο τύπο κουτιού, το μήκος βρόχου, την ποσότητα και τα σχέδια για να ελέγξετε τις διαθέσιμες προδιαγραφές και τις επιλογές παράδοσης.
