Υποδοχές ανύψωσης

Υποδοχή ανύψωσης

Το σύστημα περιλαμβάνει μια χυτή υποδοχή ανύψωσης που τρυπιέται πλευρικά κάτω από το τμήμα με σπείρωμα προκειμένου να ληφθεί μια ενισχυτική ράβδος που βρίσκεται και συνδέεται στον κύριο οπλισμό για να παρέχει στο χρήστη ένα θετικό και ασφαλές σημείο αγκύρωσης. Διατίθενται τόσο από ανοξείδωτο όσο και από ψευδάργυρο χάλυβα για να προσφέρουν κάποια προστασία από τη διάβρωση. Κάθε υποδοχή μπορεί να παρέχεται με δύο πλαστικά ένθετα. Το επάνω (προαιρετικό πρόσθετο) χρησιμοποιείται για να αποτρέψει την είσοδο ρύπων στα σπειρώματα ενώ το κάτω (στάνταρ) χρησιμοποιείται για να αποτρέψει την είσοδο σκυροδέματος κατά τη διαδικασία χύτευσης.

Οι υποδοχές ανύψωσης χρησιμοποιούνται ευρέως στην εφαρμογή προκατασκευασμένων κατασκευών από σκυρόδεμα, όπως δοκοί ανύψωσης, τοίχοι, πλάκες δαπέδου κ.λπ.

Μια ράβδος οπλισμού πρέπει να εισαχθεί μέσω της εγκάρσιας οπής για να μεταφερθεί το φορτίο στο σκυρόδεμα. να απλώνονται ή να έχουν παράλληλες πλευρές.

Για να εξασφαλιστεί η τοπική μετάδοση δύναμης στο σκυρόδεμα, πρέπει να τηρείται μια ορισμένη απόσταση ακμών, για λόγους ασφαλείας, το πάχος του πάνελ δεν πρέπει να είναι μικρότερο από ένα ορισμένο ελάχιστο.

Διαστάσεις και ασφαλή φορτία εργασίας σε αντοχή σκυροδέματος 15 N/mm²

Χαρακτηριστικό της υποδοχής ανύψωσης

• Ηλεκτρογαλβανισμένο ή ανοξείδωτο χάλυβα.
• Σωλήνας από χάλυβα ακριβείας (S355) ή από ανοξείδωτο χάλυβα (A2-standard, A4-κατόπιν αιτήματος).

•Rd νήμα ή M νήμα.
• Η υποδοχή αγκυρώνεται στη μονάδα σκυροδέματος χρησιμοποιώντας μια ράβδο οπλισμού μέσω της εγκάρσιας οπής.

•Ένα πρεσαριστό πλαστικό πώμα εμποδίζει τη διείσδυση του σκυροδέματος από κάτω στο νήμα.

•Οι υποδοχές ανύψωσης μπορούν να χρησιμοποιηθούν σε ένα ευρύ φάσμα εφαρμογών λόγω του ευέλικτου τρόπου με τον οποίο μπορεί να εφαρμοστεί ο οπλισμός: σωλήνες, τοίχοι, πλάκες κ.λπ.

Ελεγχος ποιότητας:



1. Έχουμε εξειδικευμένους ελεγκτές QC για να ελέγξουμε την ποιότητα των προϊόντων σύμφωνα με τις απαιτήσεις των διαφορετικών πελατών. Συνήθως, είναι μια τυχαία επιθεώρηση και προσφέρουμε επίσης 100% επιθεώρηση σε λογική τιμή
2. εάν απαιτείται:
1) Έχουμε IQC για να ελέγξουμε τις διαστάσεις και την επιφάνεια του εισερχόμενου υλικού
2) Έχουμε PQC για να επιθεωρήσουμε την πλήρη πορεία κατά τη διάρκεια της επεξεργασίας κατασκευής
3) Έχουμε την FQC να επιθεωρήσουμε όλα τα προϊόντα ανοδίωσης/επιμετάλλωσης και άλλα προϊόντα φινιρίσματος από τον προμηθευτή μας και να προχωρήσουμε στην επαγγελματική επιθεώρηση ποιότητας και εμφάνισης πριν από την αποστολή.

Προδιαγραφές υποδοχής ανύψωσης

Κώδικας	Μέγεθος	S.W.L	Διαστάσεις (mm)			Απόσταση άκρης	Πάχος πάνελ
		ΚΙΛΆ	L	e	C	E	P
GME300112040	Rd12	500	40	22	8.0	150	60
GME300116054	Rd16	1200	54	27	13.0	200	80
GME300120069	Γύρος20	2000	69	35	15.5	275	110
GME300124078	Γύρ24	2500	78	43	18.0	300	125
GME300130103	Γύρος30	4000	103	56	21	350	140
GME300136125	Γύρος36	6300	125	68	26.5	400	200
GME300142145	Γύρος42	8000	145	80	32.0	500	240
GME300152195	Γύρος52	12500	195	97	40.0	600	280

Υποδοχή συμπαγούς ράβδου

Τα Solid Rod Sockets είναι βαρέως τύπου υποδοχές ανύψωσης ή στερέωσης για υψηλά φορτία εφελκυσμού και διάτμησης.

Χρησιμοποιούνται ευρέως στην εφαρμογή προκατασκευασμένων κατασκευών από σκυρόδεμα, όπως ανυψωτικά δοκάρια, τοίχοι, πλάκες δαπέδου κ.λπ.

Μια ράβδος οπλισμού πρέπει να εισαχθεί μέσω της εγκάρσιας οπής για τη μεταφορά του φορτίου στο σκυρόδεμα.

Οι υποδοχές συμπαγούς ράβδου είναι οικονομικές και έχουν πλεονεκτήματα σε αυτό το εξάρτημα, όπου η μακριά ουρά ενίσχυσης παρέχει εξαιρετική αγκύρωση, η ουρά ενίσχυσης θα πρέπει κανονικά να είναι U bar.

Κώδικας	Μέγεθος	S.W.L	Διαστάσεις (mm)				Απόσταση άκρης	Πάχος πάνελ
		ΚΙΛΆ	L	e	D	C	E	P
GME300212050	Rd12	500	50	22	17	9.5	150	75
GME300216061	Rd16	1200	61	30	23	14	200	80
GME300220073	Γύρος20	2000	73	38	28	16.5	275	100
GME300224086	Γύρ24	2500	86	46	32	19	300	120
GME300230107	Γύρος30	4000	107	58	39	22	325	140
GME300236138	Γύρος36	6300	138	68	48	29	400	200

Επίπεδη υποδοχή

Οι επίπεδες υποδοχές είναι ιδανικές για μεγάλα, λεπτά προκατασκευασμένα εξαρτήματα από σκυρόδεμα, όπως πλάκες και κελύφη, στα οποία είναι δύσκολο να τοποθετηθούν κανονικές υποδοχές ανύψωσης επειδή

λόγω της λεπτότητας του εξαρτήματος, πρέπει να χρησιμοποιηθεί πρόσθετος οπλισμός για τη μεταφορά του φορτίου στο σκυρόδεμα.

είναι απαραίτητο να εγκαταστήσετε ειδικό οπλισμό για τη μετάδοση της δύναμης, καθώς και ένα πλέγμα ενίσχυσης επιφάνειας.

Για να εξασφαλιστεί η μετάδοση στο σκυρόδεμα, πρέπει να τηρηθεί μια ορισμένη απόσταση ακμών,

Επίσης, το πάχος του πάνελ δεν πρέπει να είναι μικρότερο από ένα ορισμένο ελάχιστο μέγεθος λόγω πιθανής διάβρωσης.

Διαστάσεις και ασφαλή φορτία εργασίας σε αντοχή σκυροδέματος 15 N/mm²

Οι ακραίες υποδοχές της πλάκας αποτελούνται από μια υποδοχή με σπείρωμα με μια επίπεδη πλάκα συγκολλημένη στη βάση της. Οι ράβδοι οπλισμού μπορούν να τοποθετηθούν απευθείας στον επίπεδο χάλυβα, μεταφέροντας τις δυνάμεις εφελκυσμού με ασφάλεια στο σκυρόδεμα

Η ενισχυτική πλάκα μπορεί να είναι συγκολλημένη ή δεμένη στην πλάκα.

Οι υποδοχές άκρων πλακών προορίζονται για χρήση σε πάνελ από σκυρόδεμα όπου δεν υπάρχει επαρκές βάθος ώστε να επιτρέπεται η χρήση τυπικών υποδοχών, π.χ. πάνελ πρόσοψης, πάνελ δαπέδου κ.λπ.

Όλες οι υποδοχές στο τέλος της πλάκας μπορούν να παρέχονται με πλαστικά ένθετα (προαιρετικά επιπλέον) για να αποτρέπεται η είσοδος βρωμιάς στα σπειρώματα κατά τη διαδικασία χύτευσης.

Κώδικας	Μέγεθος	S.W.L	Διαστάσεις (mm)				Απόσταση άκρης	Πάχος πάνελ
		ΚΙΛΆ	D	a	b	H	E	P
GME300412030	Rd12	500	16	25	35	30	150	75
GME300416035	Rd16	1200	21	35	50	35	280	85
GME300420047	Rd20	2000	27	60	60	47	340	100
GME300424054	Γύρ24	2500	31	60	80	54	340	120
GME300430072	Γύρος30	4000	40	80	100	72	440	140
GME300436084	Γύρος36	6300	48	100	130	84	590	160
GME300442098	Γύρος42	8000	54	130	130	98	650	170
GME300452117	Γύρος52	12500	68	130	150	117	790	200

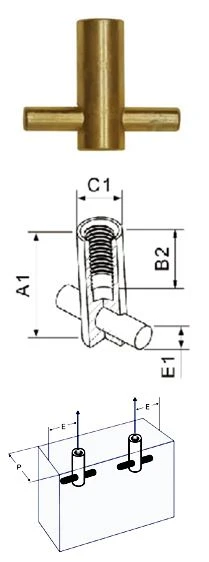

Υποδοχή συμπαγούς ράβδου με εγκάρσια μπάρα

Το Solid Rod Socket with Crossbar είναι βαρέως τύπου υποδοχές ανύψωσης ή στερέωσης για υψηλά φορτία εφελκυσμού και διάτμησης.

Χρησιμοποιούνται ευρέως στην εφαρμογή προκατασκευασμένων κατασκευών από σκυρόδεμα, όπως δοκοί ανύψωσης, τοίχοι, πλάκες δαπέδου κ.λπ. Η Cross Bar είναι τοποθετημένη στο εργοστάσιο.

Για να εξασφαλιστεί η τοπική μετάδοση δύναμης στο σκυρόδεμα, πρέπει να τηρείται μια ορισμένη απόσταση ακμών, για λόγους ασφαλείας, το πάχος του πάνελ δεν πρέπει να είναι μικρότερο από ένα ορισμένο ελάχιστο.

Διαστάσεις και ασφαλή φορτία εργασίας σε αντοχή σκυροδέματος 15 N/mm²

Κώδικας	Μέγεθος	S. W. L	Διαστάσεις (mm)				Απόσταση άκρης	Πάχος πάνελ
		ΚΙΛΆ	A1	B1	C1	E1	E	P
GME300310060	M10	600	60	35	16	6	80	160
GME300312050	M12	900	50	20	20	10	90	180
GME300312075	M12	900	75	40	20	10	125	250
GME300316075	M16	1700	75	40	22	10	120	240
GME300316100	M16	1700	100	40	22	10	120	240
GME300320075	M20	2300	75	35	25	12	120	240
GME300324100	M24	3000	100	55	35	16	160	320
GME300330125	M30	6000	125	60	50	25	180	360

Κορώνα ποδιού άγκυρα

Οι άγκυρες ποδιών Crown είναι κατάλληλες για την ανύψωση ελαφρών επίπεδων μονάδων, μεγάλων επιφανειών, ενισχυμένων προκατασκευασμένων στοιχείων, πλακών δαπέδου και άλλων παρόμοιων.

Το πλεονέκτημά τους είναι ότι στις περισσότερες περιπτώσεις δεν απαιτείται πρόσθετος οπλισμός καθώς το φορτίο μεταφέρεται μέσω του ποδιού της κορώνας στο σκυρόδεμα.

Προϋπόθεση είναι η επαλήθευση της πλάκας για φόρτιση (ανύψωση) και η τοποθέτηση του απαραίτητου καμπτικού οπλισμού για τις άγκυρες.

Ο πυθμένας αγκύρωσης ποδιού κορώνας επιτρέπει την ενίσχυση του οπλισμού απευθείας πάνω του για να στερεώσει την άγκυρα.

Διαστάσεις και ασφαλή φορτία εργασίας σε αντοχή σκυροδέματος 15 N/mm²

Κώδικας	Μέγεθος	S.W.L	Διαστάσεις (mm)			Απόσταση άκρης	Πάχος πάνελ
		ΚΙΛΆ	L	D	e	E	P
GME300712060	Rd12	500	60	17	24	120	85
GME300716080	Rd16	1200	80	21	32	160	105
GME300720100	Γύρος20	2000	100	27	40	200	125
GME300724115	Rd24	2500	115	31	48	230	140
GME300730150	Rd30	4000	150	39	60	300	175

Υποδοχή άγκυρας ποδιών οπλισμού

Το Rebar Foot Anchor Socket είναι κατάλληλο για τη μεταφορά προκατασκευασμένων εξαρτημάτων από σκυρόδεμα ποικίλων διαστάσεων. Λεπτές επίπεδες πλάκες, όψεις, δοκοί ή κολώνες μπορούν να μεταφερθούν εύκολα από το Combi Anchor.

Το φορτίο μεταφέρεται στο σκυρόδεμα μέσω του στρογγυλού ποδιού, επομένως, γενικά, δεν απαιτείται πρόσθετος οπλισμός.

Διαστάσεις και ασφαλή φορτία εργασίας σε αντοχή σκυροδέματος 15 N/mm²

Κώδικας	Μέγεθος	S.W.L	Διαστάσεις (mm)				Απόσταση άκρης	Πάχος πάνελ
		ΚΙΛΆ	L	D	d	G	E	P
GME300412100	Rd12	500	100	16	8	22	150	60
GME300416150	Rd16	1200	150	21	12	27	200	80
GME300420235	Γύρος20	2000	235	27	14	35	250	100
GME300424260	Γύρ24	2500	260	31	16	43	300	100
GME300430390	Rd30	4000	390	40	20	56	350	120
GME300436440	Rd36	6300	440	48	25	69	400	140
GME300442540	Rd42	8000	540	54	28	80	450	180

Μπαρ Άγκυρα

Οι άγκυρες ράβδων είναι κατάλληλες για τη μεταφορά προκατασκευασμένων εξαρτημάτων με πολύ λεπτά τοιχώματα, όπως λεπτά τοιχώματα, επίπεδα πάνελ, κ.λπ., ακόμη και προκατασκευασμένα εξαρτήματα τοίχου από τοιχοποιία μπορούν να μεταφερθούν με αυτήν την άγκυρα ράβδου.

Η άγκυρα ράβδου μπορεί να τοποθετηθεί σε σκυρόδεμα με αντοχή σε θλίψη μεγαλύτερη ή ίση με 15 N/mm2 με ελάχιστο απαραίτητο επιφανειακό οπλισμό.

Χωρίς ειδική πρόσθετη ενίσχυση, η ίδια η οπλισμένη ράβδος μεταφέρει τη δύναμη στο σκυρόδεμα. Για να εξασφαλιστεί η τοπική μετάδοση δύναμης στο σκυρόδεμα, πρέπει να τηρηθεί μια ορισμένη απόσταση ακμών. Επίσης, το πάχος του πάνελ δεν μπορεί να είναι μικρότερο από ένα ορισμένο ελάχιστο για λόγους ασφαλείας.

Διαστάσεις και ασφαλή φορτία εργασίας σε αντοχή σκυροδέματος 15 N/mm²

Κώδικας	Μέγεθος	S.W.L	Διαστάσεις (mm)				Απόσταση άκρης	Πάχος πάνελ
		KGS	L	D	d	e	E	P
GME330312200	Rd12	500	200	16	8	22	150	60
GME330316270	Rd16	1200	270	21	12	27	200	80
GME330320350	Γύρος20	2000	350	27	14	35	275	110
GME330324400	Γύρ24	2500	400	31	16	43	300	125
GME330330500	Γύρος30	4000	500	40	20	56	350	140
GME330336650	Γύρος36	6300	650	48	25	69	400	200
GME330342850	Γύρος42	8000	850	54	28	80	450	250

Κυματιστή ουρά άγκυρα

Τα Wavy Tail Anchors είναι κατάλληλα για τη μεταφορά πολύ λεπτών τοιχωμάτων προκατασκευασμένων εξαρτημάτων όπως λεπτά τοιχώματα, επίπεδα πάνελ, κ.λπ., ακόμη και τα προκατασκευασμένα εξαρτήματα τοίχου από τοιχοποιία μπορούν να μεταφερθούν με το Wavy Tail Anchor.

η κυματιστή ουρά άγκυρα μπορεί να τοποθετηθεί σε σκυρόδεμα με αντοχή σε θλίψη μεγαλύτερη ή ίση με 15 N/mm3 χωρίς πρόσθετο οπλισμό, με την προϋπόθεση ότι υπάρχει ελάχιστος οπλισμός επιφάνειας.

Για να εξασφαλιστεί η τοπική μεταφορά δύναμης στο σκυρόδεμα, πρέπει να τηρηθεί μια ορισμένη απόσταση ακμών. Επίσης, το πάχος του πάνελ δεν πρέπει να είναι μικρότερο από ένα ορισμένο ελάχιστο.

η κυματιστή άγκυρα της ουράς είναι φτιαγμένη έτσι ώστε να μπορεί να ταιριάζει στην όψη λεπτών πλαισίων από σκυρόδεμα,

μπορούν να χρησιμοποιηθούν κατά την οριζόντια ανύψωση πλαισίων από σκυρόδεμα για την ανύψωση τους σε κάθετη θέση. Διαστάσεις και ασφαλή φορτία εργασίας σε αντοχή σκυροδέματος 15 N/mm2

Τα ένθετα Wavy Tail Socket είναι πλήρεις ενισχυμένες άγκυρες για τοποθέτηση σε προκατασκευασμένες μονάδες όλων των μεγεθών π.χ. φράγματα ασφαλείας. Ο μοναδικός σχεδιασμός της ενισχυτικής ουράς μεταδίδει με ασφάλεια τις δυνάμεις εφελκυσμού στο σκυρόδεμα, μετριάζοντας την ανάγκη για επιπλέον ενίσχυση.

Όλες οι μονάδες μπορούν να παρέχονται με ένα πλαστικό καπάκι (προαιρετικό επιπλέον) για την αποφυγή μόλυνσης του σπειρώματος της υποδοχής.

Κώδικας	Μέγεθος	S. W. L	Διαστάσεις (mm)				Απόσταση άκρης	Πάχος πάνελ
		ΚΙΛΆ	L	d	d1	e	E	P
GME330112108	Rd12	500	108	16	8	22	150	60
GME330116167	Rd16	1200	167	21	12	27	200	80
GME330120187	Γύρος20	2000	187	27	14	35	275	110
GME330124240	Rd24	2500	240	31	16	43	300	125
GME330130300	Γύρος30	4000	300	40	20	56	350	140
GME330136380	Γύρος36	6300	380	48	25	69	400	200
GME330142450	Rd42	8000	450	54	28	80	500	240

Ανυψωτικό βρόχο και μάτι

Οι βρόχοι και οι βίδες ανύψωσης χρησιμοποιούνται για την ανύψωση προκατασκευασμένων στοιχείων από σκυρόδεμα με προκατασκευασμένες άγκυρες στο εσωτερικό. Ο κρίκος μπορεί να λειτουργήσει τόσο με ευθεία όσο και με φορτία διαγώνιας έλξης, ενώ οι βρόχοι ανύψωσης υποτίθεται ότι λειτουργούν μόνο σε καταστάσεις ευθείας έλξης.

Κώδικας	Μέγεθος	Διαστάσεις (mm)
		L	d	e
GME3701 - 12	Μ/Rd12	155	6	20
GME3701 - 16	M/Rd16	155	8	24
GME3701 - 20	Μ/Rd20	215	10	33
GME3701 - 24	Μ/Rd24	255	12	36
GME3701 - 30	M/RcBO	300	14	54
GME3701 - 36	Μ/RcB6	340	18	67
GME3701 - 42	Μ/Rd42	425	20	78
GME3701 - 52	Μ/Rd52	480	24	95

Ειδικός βρόχος ανύψωσης

Κώδικας	Μέγεθος	Διαστάσεις (mm)
		L	d	a
GME3702 - 12	Μ/Rd12	335	8	100
GME3702 - 16	M/Rd16	385	10	120
GME3702 - 20	Μ/Rd20	470	14	150
GME3702 - 24	Μ/Rd24	550	18	170
GME3702 - 30	Μ/Rd30	590	20	210
GME3702 - 36	Μ/Rd36	620	24	280
